Tìm hiểu về sơ đồ mạch điện và cách đấu dây điện điều hòa không khí

Sơ đồ mạch điều hòa và cách đấu dây điện thường được tiến hành thực hiện bởi những kỹ thuật viên có tay nghề, được đào tạo bài bản. Nhưng những trường hợp cấp thiết mà bạn không gọi được thợ lắp đặt theo yêu cầu thì những kỹ năng này là thật sự cần thiết, và có ích.

Các bạn cùng theo dõi bài viết sau để tìm hiểu về quá trình nhé.

I. Sơ đồ mạch điện điều hòa không khí

Ở đây tôi sẽ giới thiệt cho các bạn về sơ đồ mạch điện của máy điều hòa không khí  hãng Toshiba nhé

• Sơ đồ máy điều hòa toshiba 1 chiều

• Sơ đồ máy điều hòaToshiba 2 chiều

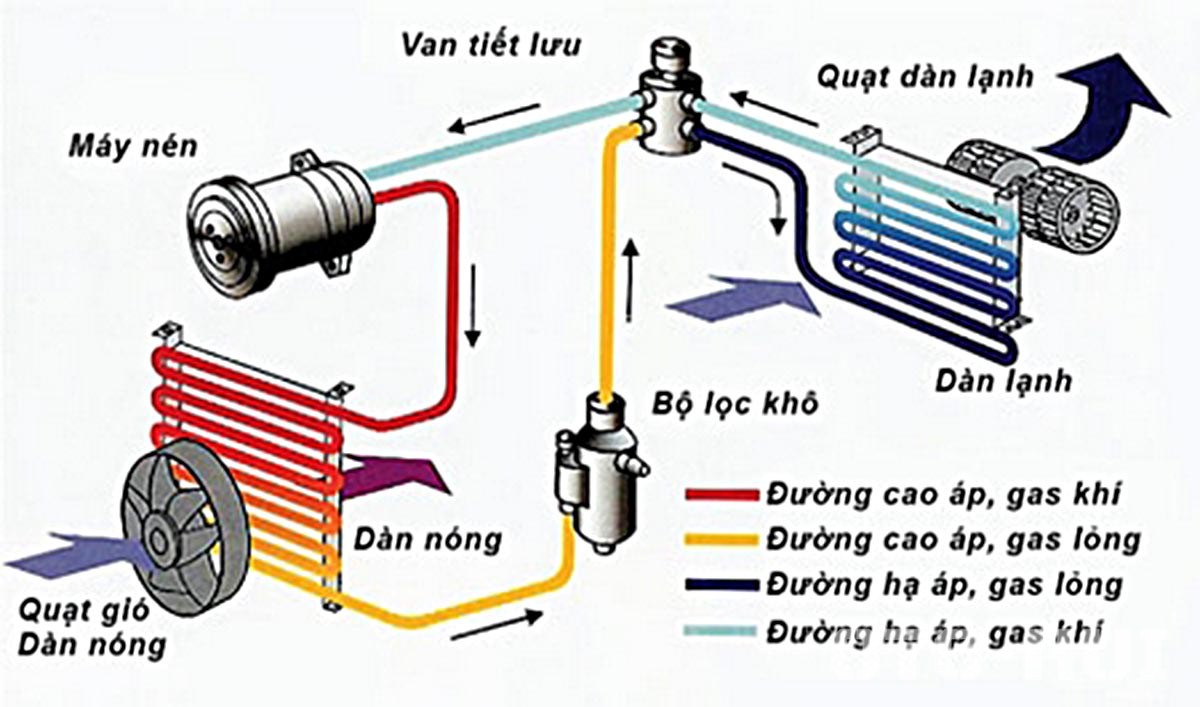

II. Cấu tạo của máy điều hòa không khí.

• Dàn lạnh của điều hòa

- Dàn lạnh hấp thụ nhiệt trong phòng để chất lạnh đưa nhiệt ra ngoài, bằng cách xả nhiệt tại dàn nóng.

- Dàn lạnh thường được cấu tạo bằng các ống đồng song song và bọc bằng dàn lá nhôm tản nhiệt.

• Dàn nóng của điều hòa

Dàn nóng có tác dụng xả nhiệt ra ngoài môi trường và có cấu tạo giống dàn lạnh

• Quạt dàn nóng

Quạt dàn nóng là quạt thổi không khí cho xuyên qua dàn nóng và xả nhiệt ra ngoài môi trường

• Quạt dàn lạnh

Quạt dàn lạnh tạo ra luồng khí lưu thông liên tục đưa qua dàn lạnh để hấp thụ nhiệt tốt hơn, hoặc có thể nói là hút khí nóng trong phòng đưa qua dàn lạnh, hấp thụ nhiệt và thổi lại không khí lạnh trở lại phòng.

• Ống dẫn gas

Ống đồng sẽ dẫn gas từ dàn lạnh tới dàn nóng, ống này chịu được áp suất cao, không bị oxy hóa, truyền nhiệt nhanh và dễ uốn theo địa hình.

• Lốc điều hòa

Lốc điều hòa hay còn được gọi là máy nén điều hòa, dùng để hút chân không ở dàn lạnh, nén gas chuyển sang dạng lỏng ở dàn nóng.

• Bảng điều khiển

Bảng mạch điều khiển được lắp trên cục lạnh có tác dụng điều hành và kiểm soát toàn bộ hoạt động của máy.

• Van tiết lưu

Van tiết lưu là bộ phận để hạ áp gas khi gas đi qua dàn nóng và tản nhiệt, gas đi qua van tiết lưu sẽ chuyển thành dạng khí có áp suất thấp, nhiệt độ lạnh vì quá trình chuyển đổi từ lỏng sang khí cần hấp thụ nhiệt.

• Tụ điện

Tụ điện giúp động cơ điện của máy nén khởi động.

III. Cách đấu dây điện điều hòa không khí

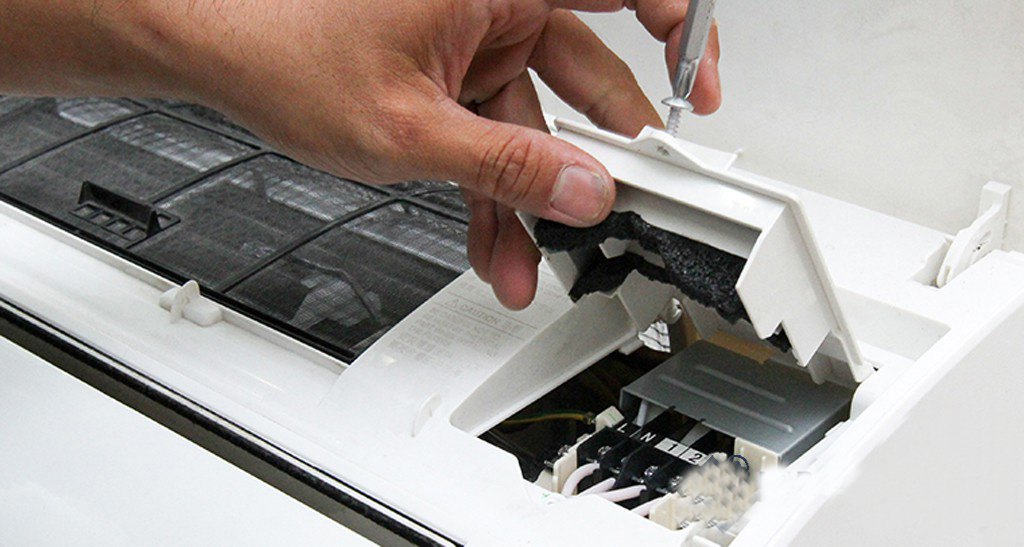

• Bước 1: Mở hộp điện trên dàn lạnh

- Dòng máy điều hòa 1 chiều, hộp điện trên dàn lạnh thường có 4 đầu dây: L, N, 1, 2.

+ L và N là ký hiệu của 2 pha nóng và lạnh của dòng điện, đây là đầu dây nguồn nối trực tiếp từ Aptomat(Cầu dao/ Ổ cắm).

+ 1 và 2 là ký hiệu của 2 dây cấp lốc điều hòa, là ký hiệu của 2 đầu dây cấp nguồn cho cục nóng bên ngoài. Dây này thường được bó chặt với ống đồng, dẫn ra phía bên ngoài và kết nối với 2 đầu dây  của cục nóng.

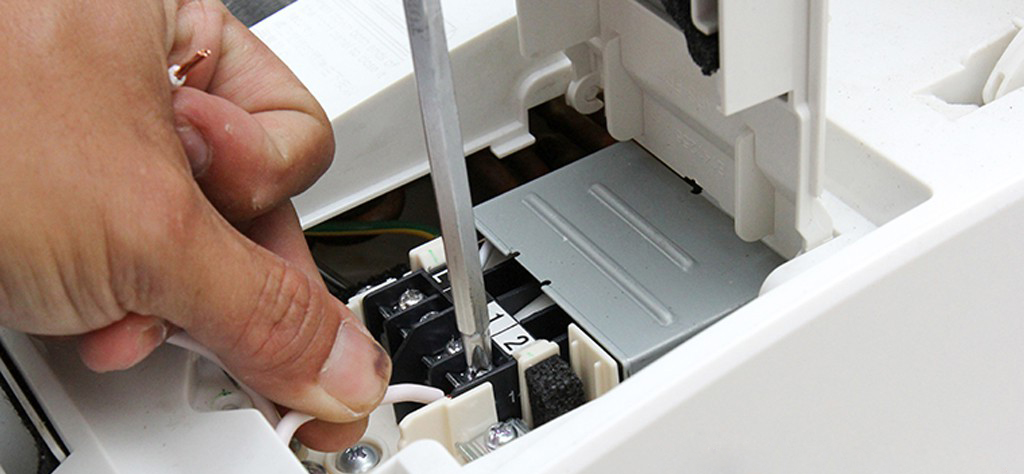

• Bước 2: Đấu nối dây trong hộp điều khiển của dàn lạnh

​​​​​​​​​​​​​​

- Đấu nối dây điện 4 đầu dây trong hộp điều khiển với đầu dây tương ứng.

- Để tránh nhầm lẫn đấu nhầm dây nguồn với dây cấp tốc, bạn nên đánh dấu đầu dây điện trước khi đấu nối.

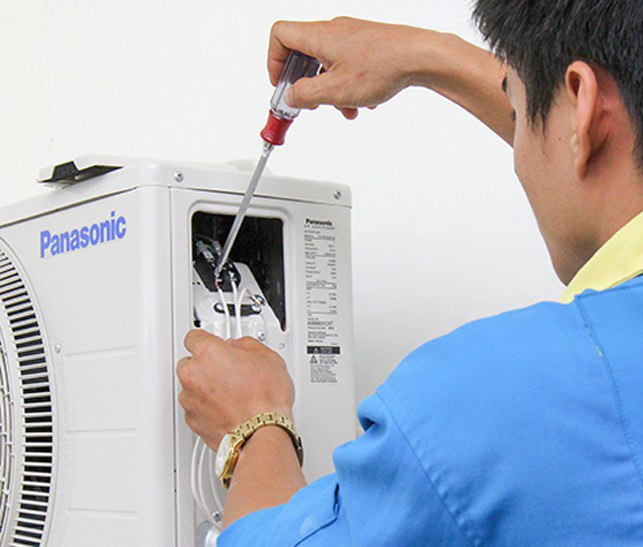

• Bước 3: Đấu nối dây trong điều khiển dàn nóng.

​​​​​​​

- Đấu lần lượt các dây đã được đánh dấu theo vị trí và ký hiệu tương ứng trong dàn nóng giống như trong cục lạnh.

Trên đây là cách đấu nối dây điện điều hòa không khí, tuy nhiên nếu bạn có thể đảm bảo làm đúng quy cách, kỹ thuật thì có thể tự tiến hành. Nếu không tự tin thì có thể gọi thợ chuyên nghiệp đến thực hiện thôi nhé, để đảm bảo cho điều hòa được vận hành êm ái, đúng chức năng và điều hòa không bị giảm tuổi thọ, cũng như đảm bảo an toàn cho người sử dụng.
